Ray73 VHF | УКХ Радіостанція з GPS, підключення 2-го посту та АІС приймачем

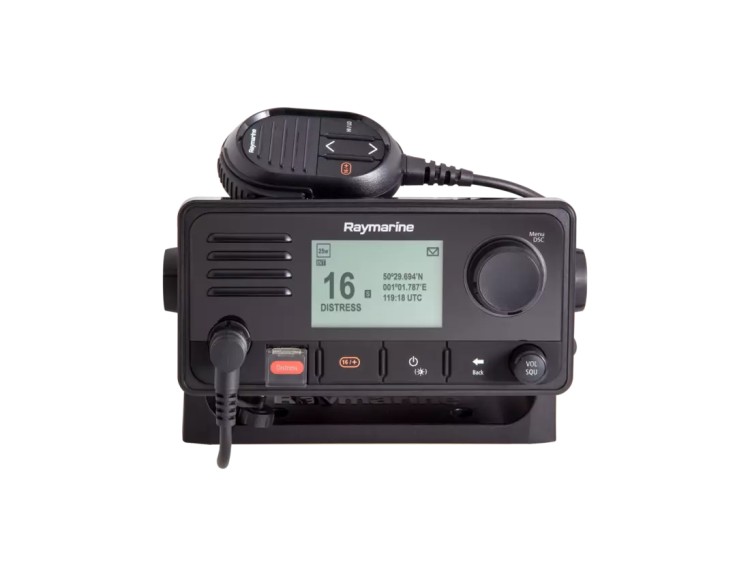

УКХ-радіостанція Ray73 від Raymarine має внутрішній приймач AIS і можливості гучномовця. Ray73 оснащена великими кнопками керування та великим екраном для зручності керування на морі. Ray73 також підтримує додаткові дротові або бездротові пости RayMic для справжнього керування декількома станціями та можливості інтеркому. При підключенні "туманного горну" Ray73 може генерувати автоматичні сигнали проти туману та працювати як система оповіщення.

ОСНОВНІ ХАРАКТЕРИСТИКИ RAY73

Морська УКХ з цифровим вибірковим викликом
Внутрішній приймач AIS надає цільові дані для картплоттера, радара та приладів
Функції протитуманної сигналізації та оповіщення з додатковим туманним горном (M95435)
Дротове або бездротове розширення з додатковими постами RayMic
Внутрішній приймач GPS/GNSS з точкою підключення додаткової зовнішньої антени
Мережа NMEA2000 і NMEA0183 для інтеграції з бортовими системами
Підключення аудіовиходу для додаткового пасивного дистанційного динаміка (A80542)
Комплекти для встановлення в панель та на кронштейн в комплекті
Створено, щоб доповнити сімейство дисплеїв МФД Axiom

Характеристики

Робоча температура -20ºC (-4ºF) до +60ºC (140ºF)
Температура зберігання -25ºC (-13ºF) до +70ºC (158ºF)
Відносна вологість 95%
Вологозахист IPx6 і IPx7
Інтерфейси:
• 1 x NMEA 0183
• 1 x SeaTalkng ® / NMEA 2000
• 1 x переднє з’єднання Fistmic
• 1 x заднє підключення для 2-ї станції
• 1 x аудіо (RCA)
• 1 х з'єднувальний дріт Loud Hailer
• 1 x GNSS (GPS) антена (TNC)

Номінальна напруга живлення 12 В постійного струму (захист від зворотної полярності та перенапруги)
Діапазон робочої напруги 9 В постійного струму до 16 В постійного струму
Споживання струму
• Менше 6 А при високій потужності (13,6 В)
• У режимі очікування: 600 мА
• Прийом: 2 А
• Гучномовець: 3 A (8 Ω) / 6 A (4 Ω)

ПЕРЕДАВАЧ
Канали Канали Усі доступні морські УКХ діапазони США, Канади та Канади
Діапазон частот 156,000 МГц до 157,425 МГц / 155,500 МГц до 161,425 МГц (приватні канали)
Стабільність частоти +/- 1,5 ppm
Міжканальний інтервал 25 кГц
Вихідна потужність
• Низька потужність — 1 Вт
• Висока потужність — 25 Вт
Побічні випромінювання Краще ніж –36 дБм при 25 Вт (менше 0,25 мкВт)
Максимальне відхилення +/- 5 кГц
Імпеданс антени 50 Ом (типовий)

ПРИЙМАЧ
Тип ресивера super heterodyne подвійного перетворення
Канали Усі доступні морські УКХ діапазони США, Канади та США
Діапазон частот 156,050 МГц до 163,275 МГц / 155,500 МГц до 161,425 МГц (приватні канали)
Чутливість Краще, ніж 1 мікровольт ЕМП при 20 дБ SINAD
Чутливість шумоподавлення Менше ніж —2 дБмк ЕРС
Гул і шум Краще ніж –40 дБ
Спотворення звуку Менше 10%
Чутливість приймача
• Відстань — 119 дБм (0,25 мкВ) при 12 дБ SINAD (типове)
• Місцевий — 110 дБм (0,7 мкВ) при 12 дБ SINAD (типовий)
Вибірковість суміжного каналу Більше 70 дБ
Відхилення фальшивої відповіді Більше 70 дБ
Відхилення інтермодуляції Більше 68 дБ

Динаміки:
Вихідна потужність динаміка базової станції 2,5 Вт (8 Ом)
Вихідна потужність динаміка Fistmic 1 Вт (16 Ом)
Вихідна потужність зовнішнього динаміка 5 Вт (8 Ом)
Вихідна потужність динаміка трубки 1 Вт (16 Ом)
Вихідна потужність динаміка горну 25 Вт (4 Ом) / 12 Вт (8 Ом)

AIS | АІС
Тип класу Тільки приймач AIS | АЕС

GPS

  Канали 72
Холодний старт < 2 хвилин
Чутливість IC приймача –167 дБм (відстеження) / –148 дБм (отримання)
Сумісність з GNSS
• GPS
• ГЛОНАСС
• * Бейдоу
SBAS сумісність
• WAAS
• EGNOS
• MSAS
Особливості Активне глушіння та зменшення перешкод
Робоча частота
• GPS L1 C/A
• ГЛОНАСС L10F
• Beidou B1
Отримання сигналу Автоматичний
Оновлення альманаху Автоматичний
Геодезична дата
WGS-84 (альтернативи доступні через Raymarine MFD)
Частота оновлення
10 Гц (10 разів на секунду паралельна GNSS)
антена
• Внутрішній — керамічний чіп, встановлений у верхній частині пристрою
• Зовнішній — підключення пасивної антени через роз'єм TNC
Точність позиції
• Без SBAS: <= 15 метрів 95% часу
