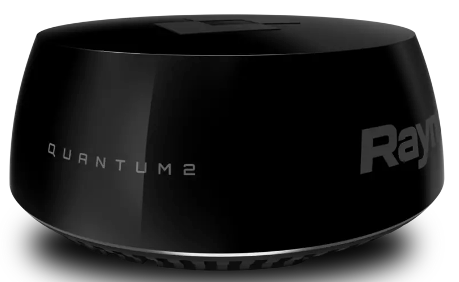

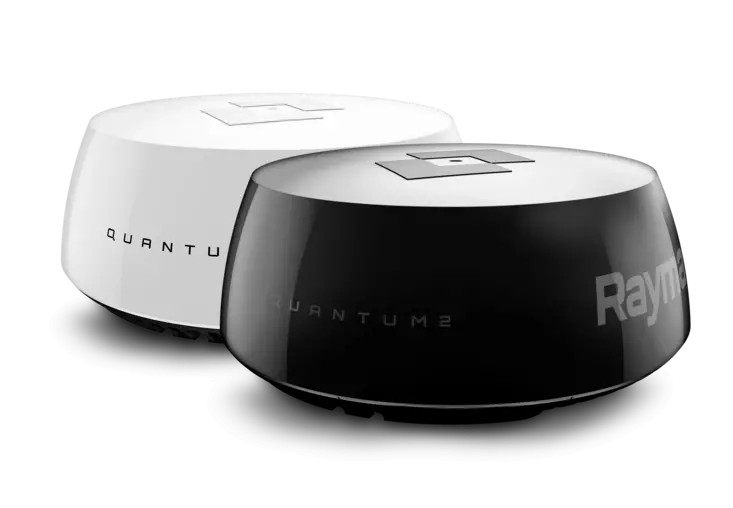

Quantum Q24D Doppler 18" Радар

Відео доплеровської технології для запобігання зіткнень в морі

Забезпечте безпечне ходіння на човні без стресу навіть у водах з активним трафіком суден, тримаючи на відстані непередбачувані небезпеки.

Quantum 2, оснащений доплерівською технологією запобігання зіткненням, спрощує ідентифікацію потенційних ризиків серед жвавого морського руху. Використовуючи складну доплерівську обробку, Quantum 2 чітко виділяє рухомі радіолокаційні цілі, застосовуючи кольорове кодування, щоб чітко показати, наближаються вони чи віддаляються, підвищуючи вашу впевненість у навігації та безпеку.

Доплерівський радар Quantum 2 є ідеальним доповненням для вітрильників, катерів і невеликих моторних човнів. Він доступний як окремий сканер, для якого не потрібен кабель даних, або з опціями для кабелів 10 і 15 метрів. Цей радар відмінно підходить для виявлення на короткій відстані та пропонує покращену деталізацію цілей із мінімальною дальністю 6 метрів.

Встановлення спрощене та швидке, і його можна встановити за допомогою наявних сканерів Raymarine. Після встановлення Quantum 2 миттєво включається, забезпечуючи миттєве усвідомлення ситуації. Його режим MARPA є ефективним інструментом для відстеження небезпечних цілей, використовуючи ту саму технологію, що й берегова охорона США. Для технології MARPA потрібне встановлення магнітного курсового датчика судна.

Технічні специфікації

ЗАГАЛЬНІ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

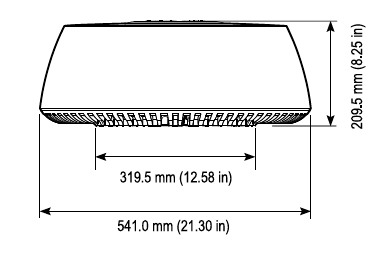

Розміри: Діаметр | Висота 541,0 мм | 209,5 мм
вага 5,6 кг
Напруга живлення Номінальна напруга 12 або 24 В постійного струму

Мінімум: 10,8 В постійного струму | Максимум: 31,2 В постійного струму
Діапазон робочої напруги
Мінімум: 10,8 В постійного струму | Максимум: 31,2 В постійного струму
Споживана потужність
Режим передачі (максимум): 17 Вт | Режим очікування: 7 Вт | Режим сну (тільки для радарів, підключених через Wi-Fi): 2 Вт
Вологозахист IPX6
Діапазон робочих температур від -10°C до +55°C
Діапазон температур зберігання від -25°C до +70°C
Додаткові умови зберігання
Зберігати у вертикальному положенні; не блокуйте вентиляційні отвори на нижній стороні
Вологість До 95% при 35°C
Максимальна швидкість вітру 100 вузлів

ПЕРЕДАВАЧ

Тип Твердотільний передавач X-діапазону з технологією стиснення імпульсів
Частота передачі 9354 МГц до 9446 МГц
Пікова вихідна потужність 20 Вт
Дуплексер Циркулятор
Ширина імпульсу (3 дБ) 40 нс до 14,7 нас
Chirp довжини 400 нс до 22 нас
Частота повторення пульсу 920 Гц до 5900 Гц
Пропускна здатність чирпу До 32 МГц
Режим очікування Обертання сканера - ВИМК | Передача сканера - ВИМК | Wi-Fi зв'язок - УВІМКНЕНО

АНТЕНА
Тип Patch array
Ширина променя (номінальна) По горизонталі: 4,9° | По вертикалі: 20°
Поляризація горизонтальна
Швидкість обертання 24 об/хв номінальна

ПРИЙМАЧ
ПЧ частота 26 МГц
Коефіцієнт шуму Менше 4 дБ

ДОППЛЕР
Відстеження цілі
Відстеження 25 одночасних цілей MARPA та/або ARPA
Цільова фільтрація
Режим True Motion визначає лише ті об'єкти, які рухаються відносно судна
