Quantum Q24C 18" Радар

QUANTUM РАДАР: ЧУДОВЕ РАДІОЛОКАЦІЙНЕ ЗОБРАЖЕННЯ ДЛЯ ВСІХ ЧОВНІВ

Технологія радара Quantum забезпечує виняткове виявлення на короткій відстані та чудову деталізацію цілі з мінімальною дальністю 6 метрів. Використання технології стиснення CHIRP Pulse означає, що більше енергії доставляється до цілей, забезпечуючи чудове зображення навіть на великій відстані.

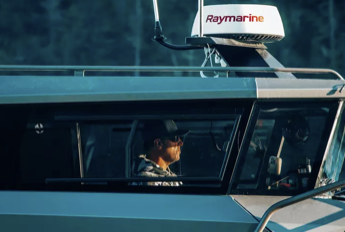

Ідеально підходить для різноманітних суден, включаючи вітрильні яхти, катери та моторні човни меншого розміру, Quantum пропонує широке застосування. Встановлення нескладне, а для тих, хто оновлює антену попередніх поколінь, існуючі кабелі можна змінити за допомогою простого адаптера, що робить Quantum зручним і універсальним вибором.

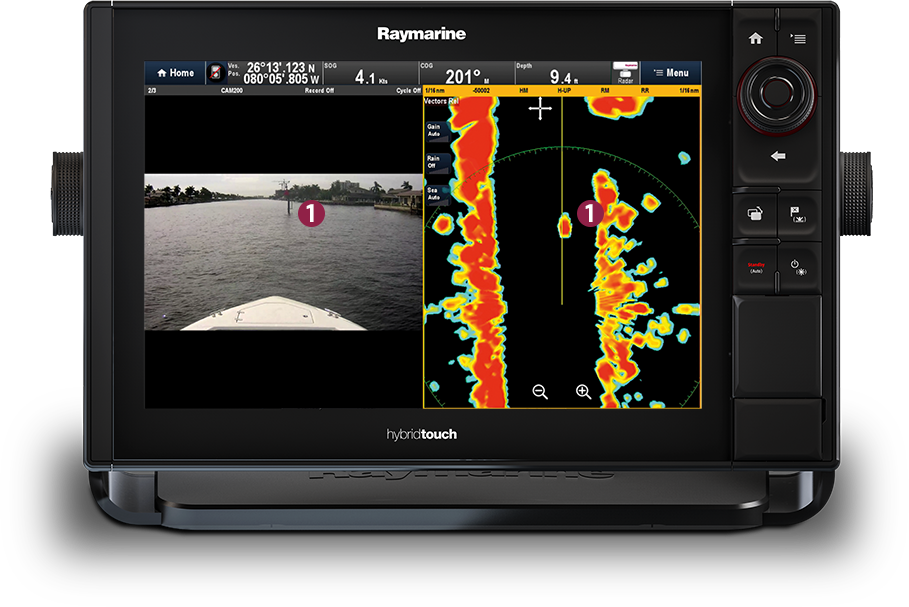

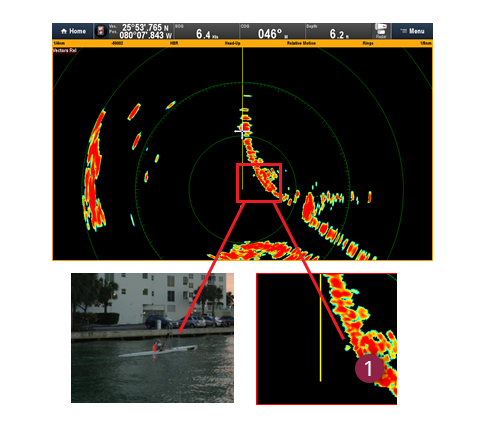

Цілі на екрані радара Quantum:

Технічні характеристики:

ЗАГАЛЬНІ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Розміри: Діаметр | Висота 541,0 мм | 209,5 мм
вага 5,6 кг
Напруга живлення
Номінальна напруга 12 або 24 В постійного струму
Діапазон робочої напруги Мінімум: 10,8 В постійного струму | Максимум: 31,2 В постійного струму
Споживана потужність Режим передачі (максимум): 17 Вт | Режим очікування: 7 Вт | Режим сну (тільки для радарів, підключених через Wi-Fi): 2 Вт
Вологозахист IPX6
Діапазон робочих температур від -10°C до +55°C
Діапазон температур зберігання від -25°C до +70°C
Додаткові умови зберігання Зберігати у вертикальному положенні; не блокуйте вентиляційні отвори на нижній стороні
Вологість До 95% при 35°C
Максимальна швидкість вітру 100 вузлів

Шкали діапазону 1/16, 1/8, 1/4, 3/8, 1/2, 3/4, 1, 1,5, 2, 3, 4, 6, 8, 12, 16 і 24 морські милі

ПЕРЕДАВАЧ

Тип Твердотільний передавач X-діапазону з технологією стиснення імпульсів
Частота передачі 9354 МГц до 9446 МГц
Пікова вихідна потужність 20 Вт
Дуплексер Циркулятор
Ширина імпульсу (3 дБ) 40 нс до 14,7 нас
Chirp довжини 400 нс до 22 нас
Частота повторення пульсу 920 Гц до 5900 Гц
Пропускна здатність Chirp До 32 МГц
Режим очікування Обертання сканера - ВИМК | Передача сканера - ВИМК | Wi-Fi зв'язок - УВІМКНЕНО

ПРИЙМАЧ
ПЧ частота 26 МГц
Коефіцієнт шуму Менше 4 дБ

АНТЕНА
Тип Patch array
Ширина променя (номінальна) По горизонталі: 4,9° | По вертикалі: 20°
Поляризація Горизонтальний
Швидкість обертання 24 об/хв номінальна

СТЕЖЕННЯ
Відстеження цілі
Супроводження 10 одночасних радіолокаційних цілей
