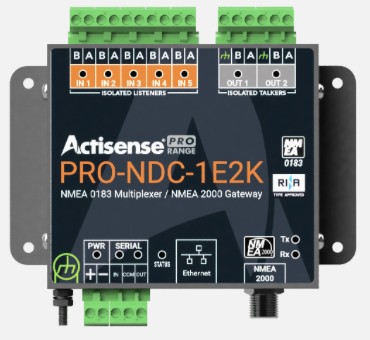

Професійний мультиплексор NMEA PRO-NDC-1E2K
Категории: Лінійка PRO
Взаємозв’язок, переосмислений!
PRO-NDC-1E2K — це набагато більше, ніж мультиплексор NMEA 0183…
Міцний, надійний мультиплексор із вбудованим підключенням NMEA 2000, високошвидкісним потоковим передаванням даних через Ethernet, гнучкою конфігурацією, автоматичним перемиканням і фільтрацією на рівні речень.

Управління та маршрутизація ваших даних NMEA є простим і безпроблемним за допомогою PRO-NDC-1E2K;
Автоматичне перемикання між входами, щоб забезпечити первинний, вторинний, третинний пріоритетний вхід.
Швидкість передачі даних, що налаштовується, дозволяє пристроям 38400 і 4800 бод працювати через один мультиплексор.
Фільтрування речень для блокування небажаних речень із певних виходів допомагає обмежити споживання смуги пропускання.
Легко налаштувати за допомогою веб-інтерфейсу користувача, не потрібно вручну вводити та редагувати рядки тексту.
Пристрій, схвалений RINA, означає, що мультиплексор підходить для розваг, комерційних установок і інсталяцій класу / типу.
Кілька світлодіодів дозволяють здійснювати «швидку» діагностику, щоб переконатися, що все працює правильно.
Сертифіковане підключення пристроїв NMEA 2000 дозволяє конвертувати та виводити дані в мережу NMEA 2000.
Двонаправлене перетворення до мережі N2K і з неї забезпечує плавну інтеграцію між застарілим і новим обладнанням.
Потік даних NMEA 0183 через Ethernet забезпечує підключення до існуючих пристроїв і систем Ethernet.
Потік даних NMEA 2000 через Ethernet.
5 OPTO-ізольованих входів NMEA 0183 і 2 виходи ISO-Drive NMEA 0183 забезпечують захист усіх підключених інструментів.
ОСОБЛИВОСТІ
Схвалений тип (RINA).
NMEA 0183 потокове передавання Ethernet
NMEA 2000 Ethernet потокове передавання
Вихід NMEA 2000 через M12
5 настроюваних оптоізольованих входів NMEA 0183.
2 ізольованих виходу NMEA 0183 із можливістю налаштування ISO-Drive.
1x двонаправлений, конфігурований, ізольований послідовний порт.
Автоматичне узгодження швидкості передачі на входах.
Розширена фільтрація/маршрутизація даних.
Безкоштовні оновлення мікропрограми роблять пристрій перспективним.
Діагностичні світлодіоди на всіх входах і виходах.
Двоколірний індикатор стану.
Монтажна панель.
Корпус із нержавіючої сталі для додаткової довговічності
ПЕРЕВАГИ
Швидкий і простий монтаж
Конфігурація за допомогою стандартного веб-браузера, відсутність проблем сумісності з операційною системою ПК
Розширені функції вирішують проблеми з маршрутизацією даних NMEA 0183
Повністю ізольована за допомогою технології ISO-Drive для душевного спокою
Легке оновлення мікропрограми робить пристрій перспективним
Схвалений тип (RINA)
СПОСОБИ ЗАСТОСУВАННЯ
Мультиплексори зазвичай використовуються для об’єднання даних, що виводяться кількома інструментами, у меншу кількість виходів. Оскільки ви не можете підключити два диктора до одного слухача напряму, мультиплексор дозволяє виводити дані через одне з’єднання диктора.
Прикладом цього може бути комерційне судно з декількома приладами NMEA 0183 GPS, вітру, AIS і глибини. Щоб об’єднати всі ці дані та надіслати їх на дисплей NMEA 0183, кілька входів розмовника можна об’єднати в один вихід на PRO-NDC-1E2K. Якщо дані потрібні в мережі NMEA 2000, 1E2K може конвертувати та виводити ці дані в підключену мережу N2K завдяки матриці перетворення в продукті та вбудованому підключенню NMEA2000.
За допомогою PRO-NDC-1E2K дані можна фільтрувати, передавати, блокувати та контролювати, що забезпечує більшу гнучкість і контроль над усіма даними приладу.
Пристрій також має можливість передавати дані NMEA в різних форматах через Ethernet, тобто він може підключатися до інших існуючих систем Ethernet і обмінюватися даними судна з підключеними програмами або сторонніми пристроями.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Джерело живлення
Вхідна напруга живлення від 9 до 35 В постійного струму
Вхідний струм живлення макс. 150 мА при 12 В постійного струму (всі виходи при повному приводі при навантаженні 100 Ом)
Захист вхідного сигналу Захист від постійної зворотної полярності, перехідної перенапруги та ESD
Світлодіодний індикатор живлення, синій – вказує на правильність роботи пристрою
Вхідний роз’єм живлення. Підключається 2-стороння гвинтова клема, крок 5,08 мм (від 12 до 30 AWG)
Порт NMEA 0183 – слухач і розмовник
Кількість прослуховувачів/вхідних портів 5 ізольованих прослуховувачів NMEA 0183
Кількість розмовних/вихідних портів 2 ізольовані розмовні пристрої NMEA 0183
Сумісність Повністю NMEA 0183, RS422 і RS232 сумісний. Сумісний із RS485 Listener
Швидкість/швидкість передачі даних від 4800 до 38400 біт/с
Вихідна напруга Talker >= 2,2 В (диференціал) на 100 Ом
Вихідний струм розмовника Максимум 20 мА на вихід
Захист виходу розмовника від короткого замикання та електростатичного розряду
Світлодіодний індикатор даних розмовника, оранжевий (блимає зі швидкістю передачі даних)
Допуск на вхідну напругу слухача -15 В до +15 В постійно, від -35 В до +35 В короткочасно (< 1 секунди)
Захист вхідного сигналу слухача Обмежений струм, захист від перевантаження до 40 В постійного струму та захист від електростатичного розряду
Світлодіодний індикатор даних слухача, зелений (блимає зі швидкістю передачі даних)
Роз’єми Роз’ємні 2/3 гвинтові клеми, крок 5,08 мм (від 12 до 30 AWG)
Послідовний порт
Сумісність RS422 і RS232. Сумісний із RS485 Listener
Швидкість / швидкість передачі даних 115200 біт/с
Вихідна напруга >= 2,1 В (диференціал) на 100 Ом
Вихідний струм приводу 20 мА макс.
Вихідний захист від короткого замикання та ESD
Допуск вхідної напруги від -15 В до +15 В постійно, від -35 В до +35 В короткочасно (< 1 секунди)
Захист входу Обмежений струм, захист від перевантаження до 40 В постійного струму та захист від електростатичного розряду
Світлодіоди індикаторів даних: зелений = прийом, помаранчевий = передача
З’єднувачі Роз’ємні 3-контактні гвинтові клеми, крок 5,08 мм (від 12 до 30 AWG)
Порт Ethernet
Хост-інтерфейс 10/100BaseT, автоматичне визначення полярності
Підтримувані протоколи TCP/IP для конфігурації та оновлення мікропрограми
TCP/IP та UDP для зв’язку NMEA 0183
Роз'єм RJ45
Індикатори Зелений – Link, Жовтий – 100 Мбіт/с
Порт NMEA 2000
Очікується сертифікація сумісності NMEA 2000
Швидкість/швидкість передачі 250 кбіт/с
Роз'єм M12 (з кодом A).
Ізоляція
Прослуховувач NMEA 0183 використовує IsoDriveTM, Hi-Pot перевірено на 1000 В
NMEA 0183 Talker використовує IsoDriveTM, Hi-Pot перевірено на 1000 В
Послідовний порт використовує IsoDriveTM, Hi-Pot перевірено на 1000 В
Порт Ethernet 2 кВ на 60 с
Порт NMEA 2000 OPTO ізольований, Hi-Pot перевірено на 1000 В
Механічний
Матеріал корпусу Нержавіюча сталь 316
Розміри 139 мм (Ш) x 98 мм (В) x 26 мм (Г)
Вага 360г
Монтаж Кріплення на перегородку або кріплення на DIN-рейку (комплект DIN 1)
Дозволи та сертифікати
EMC IEC 60945:2002-08, DNVGL-CG-0339:2019 & IACS UR E10 Rev7
Безпечна відстань компаса 300 мм
Сертифікат затвердження типу RINA
Робоча температура від -25 до +70°C
Температура зберігання від -40 до +85°C
Відносна вологість (RH) 95% при 55°C
Захист навколишнього середовища IP40
Гарантія 5 років при реєстрації
