NGX-1 NMEA 2000® Dual Gateway конвертер

Технологія Intelligent Gateway забезпечує підключення ПК і перетворення даних NMEA

Налаштуйте NGX-1 для роботи як інтерфейсу ПК NMEA 2000 <–> або як двонаправленого шлюзу перетворення NMEA 0183 <–> NMEA 2000.

Повний контроль і видимість даних вашого судна за допомогою NGX-1;

Перегляньте всі мережеві дані NMEA 2000 на Actisense NMEA Reader. Пристрій підтримує всі доступні PGN у стандарті NMEA 2000.
Переглядайте перетворені дані NMEA 0183 у Actisense NMEA Reader. Цей пристрій має найбільшу бібліотеку перетворення серед усіх шлюзів.
Легко підключайтеся до широкого спектру додатків для ПК через NGX-1, таких як TimeZero (NMEA 2000) і OpenCPN (NMEA 0183).
Налаштуйте Actisense EMU-1, NGW-1 і NGX-1 за допомогою Actisense Toolkit за допомогою NGX-1.
Підключайте застарілі інструменти NMEA 0183 до нових мереж NMEA 2000.

ОСОБЛИВОСТІ

Важливий діагностичний інструмент NMEA 2000

Версія USB повністю ізольована для запобігання небезпечних петель заземлення
Версія ISO має OPTO-ізольований вхід і вихід ISO-Drive™ для безпечного підключення до RS232 або RS422
Швидкість передачі даних до 230 400 бод
Розширена конфігурація за допомогою Actisense Toolkit дозволяє встановлювати списки Tx / Rx і швидкість Tx
Підтримує курс на 10 Гц
Кілька діагностичних світлодіодів

ПЕРЕВАГИ

Дозволяє всім основним програмам картплоттера ПК взаємодіяти з шиною NMEA 2000
Забезпечує дотримання правил брандмауера між ПК і шиною NMEA 2000
Потужна діагностика мережі NMEA 2000 за допомогою БЕЗКОШТОВНОГО програмного забезпечення NMEA Reader
Оновіть обладнання NMEA 0183 до NMEA 2000
Дозволити пристроям NMEA 0183 отримувати важливі дані NMEA 2000
Використовуйте шину NMEA 2000 для мультиплексування кількох сигналів NMEA 0183 разом
Надійний, відомий механізм двонаправленого перетворення
Підтримує широкий спектр конвертації даних, включаючи AIS
Легко налаштовується за допомогою Actisense Toolkit

NGX-1 доступний у двох версіях:

 NGX-1-USB: оснащений кабелем USB для підключення до ПК за технологією Plug and Play.

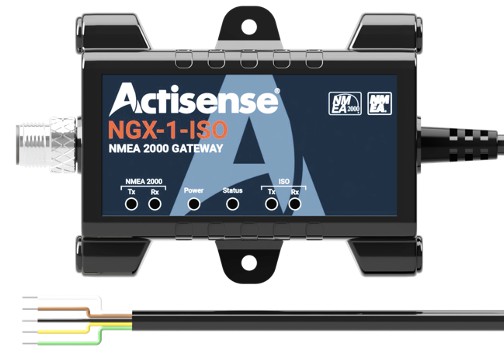

NGX-1-ISO: оснащений кабелем із відкритим кінцем із оголеним дротом, що дозволяє підключатися до пристрою NMEA 0183 або послідовного порту / DB-9.

Інструкція

Технічні характеристики та приклади використання:

Перетворення даних від застарілого обладнання в інтерфейс NMEA200

Найпоширенішим сценарієм для NGX є підключення застарілого обладнання NMEA 0183 до сучасних систем NMEA 2000.

Прекрасним прикладом є судно з GPS NMEA 0183, датчиками вітру та глибини, але також є мережа NMEA 2000 із МФД. Щоб отримати дані NMEA 0183 на МФД, дані повинні бути перетворені та виведені як NMEA 2000 PGN.

NGX отримуватиме, перетворюватиме та передаватиме дані NMEA 0183 та NMEA 2000 у двох напрямках.

Вартість є головною перевагою тут, де, наприклад, NGX коштує лише незначну частину вартості NMEA 2000 GPS. Заощаджуйте гроші, час і простір, використовуючи NGX і залишайте наявне застаріле обладнання на місці.

Підключення до ПК

Бортові комп’ютери, на яких працюють такі програми, як TimeZero, стають все більш поширеними. Щоб отримати дані в ці програми NMEA 2000, потрібен інтерфейс між мережею NMEA 2000 і ПК. NGX передаватиме всі дані до/з мережі NMEA 2000 і ПК.

Для багатьох пристроїв також потрібна конфігурація в мережі, яку можна виконати через Actisense NGX-1 (якщо виробник вкаже наш шлюз). Наші продукти, такі як EMU-1, NGW-1, NGX-1, налаштовуються за допомогою Actisense Toolkit, що можна зробити за допомогою NGX-1.

Джерело живлення (NGX-1-ISO / NGX-1-USB)
Напруга живлення (порт NMEA 2000) від 9 до 30 В постійного струму
Струм живлення (порт NMEA 2000) 62 мА при 9 В постійного струму
Еквівалент навантаження (LEN) 2
Джерело живлення (варіанти USB)
Напруга живлення (порт NMEA 2000) від 9 до 30 В постійного струму
Струм живлення (хост-порт USB) 10 мА при 5 В постійного струму
Струм живлення (порт NMEA 2000) 62 мА при 9 В постійного струму
Еквівалент навантаження (LEN) 2
Порт NMEA 2000 (NGX-1-ISO / NGX-1-USB)
Швидкість/швидкість передачі даних 250 кбіт/с
З’єднання M12, штекер (код A)
Порт ISO (NGX-1-ISO)
Сумісність Повна сумісність з NMEA 0183, RS232 і RS422. Сумісний із RS485 Listener
Швидкість/Швидкість передачі даних від 4800 до 230400 бод
Привід вихідної напруги >= 2,1 В (диференціал) на 100 Ом
Вихідний струм приводу 20 мА макс.
Вихідний захист від короткого замикання та ESD
Допуск на вхідну напругу -15 В до +15 В безперервно -35 В до +35 В короткочасно (< 1 секунди)
Захист входу Обмежений струм і захист від перевантаження до 40 В постійного струму
З’єднання 5-мм зачищений і луджений дріт
Довжина кабелю 0,75м
Порт USB (варіант USB)
Сумісність USB 1.1, 2.0 і 3.0
Швидкість / швидкість передачі даних від 4800 до 230400 бод
Підключення Штекер типу A, формований на кабелі
Довжина кабелю 1,8м
Ізоляція
Від порту NMEA 2000 до порту ISO використовується IsoDriveTM, Hi-Pot перевірено на 1000 В
NMEA 2000 Гальванічна ізоляція від порту до USB-порту, Hi-Pot перевірено на 1000 В
Механічний
Матеріал корпусу Вогнезахисний полікарбонат
Матеріал корпусу Торцеві кришки Вогнезахисний PBT
Вага NGX-1-ISO 112 г
Вага NGX-1-USB 113г
Дозволи та сертифікати
NMEA 2000 Сертифіковано NMEA 2000
NMEA 0183 відповідає вимогам IEC 61162-1 і 61162-2
Відповідає RoHS і REACH
Сертифікація модуля KCC / BQB / IC / Wi-Fi / NCC / MIC / FCC DSS / FCC DTS / SRRC / CE
EMC EN 60945:2002, видання 4 (розділ 9.3)
EN 301 489-1 V2.2.3
EN 301 489-17 V3.2.4
EN 300 328 V2.2.2 Побічні випромінювання
FCC, частина 15b
ICES-003 випуск 7
Захист навколишнього середовища IP67
Робоча температура від -25°C до +70°C
Температура зберігання від -30°C до +70°C
Рекомендована вологість від 0 до 93% RH при 40°C
Гарантія 3 роки
