Element 9 HV - 9" екран, ехолот CHIRP, 3D HyperVision, Wi-Fi, GPS, датчик на транець HV-100+
• Дисплеї 7”, 9” і 12” з високою видимістю в умовах яскравого сонячного світла

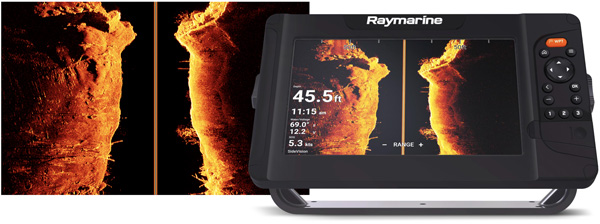

• Технологія HyperVision CHIRP забезпечує зображення ехолоту надвисокої роздільної здатності
• Вбудований ехолот RealVision 3D дає змогу точно визначати розташування уступів, русла каналів та інших змін контуру
• Компактний універсальний трансдьюсер HV-100 поєднує канали ехолота Hyper, Down, Side, RealVision і звичайні CHIRP в один датчик з установкою на транець, крізь корпус та пара датчиків для V-подібного корпусу
• Швидкий чотирьохядерний процесор дозволяє миттєво перемальовувати діаграми та безперервно 3D-візуалізувати за допомогою простого, легкого в освоєнні інтерфейсу користувача.
• Ехолот HyperVision з частотою 1,2 мегагерца забезпечує чудову роздільну здатність до глибини 30 метрів, тоді як 350 кГц Down і SideVision забезпечують фотозображення до глибини 200 метрів

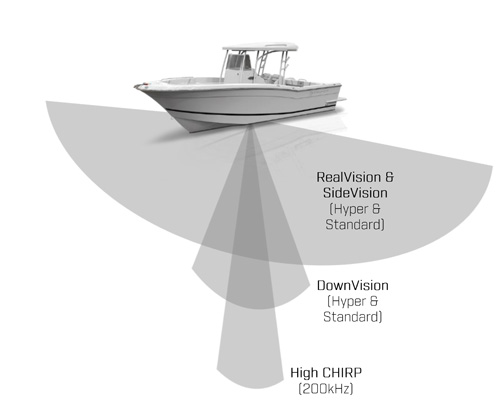

Ехолокаційна технологія Element
Виняткова роздільна здатність у поєднанні з точною позиційною інформацією забезпечує рівень функціональності ехолота, якого ще ніколи не бачили

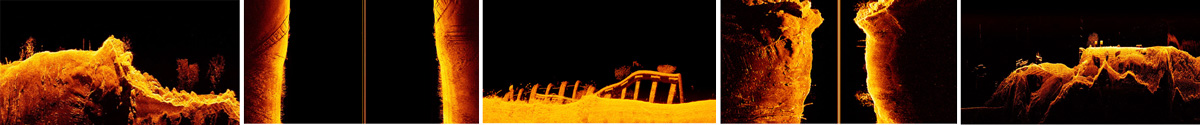

- 1,2 МГц HyperVisionTM забезпечує зображення надвисокої роздільної здатності - Діапазон: до 40 метрів у режимах DownVision і SideVision
- Стандартне зображення 350 кГц для чудової роздільної здатності та виняткового діапазону - Діапазон: до 180 вниз вниз і 90 метрів по бокам
- Традиційний ехолот 200 кГц для позначення риби та відстеження дна на швидкості - Діапазон: до 280 метрів вниз
- Накладення трьохвимірної технології HyperVisionTM на RealVision 3D забезпечує безпрецедентний рівень роздільної здатності та визначення позиції
Більше функцій
• Виведіть 3D-ехолот на новий рівень за допомогою режиму HyperVision для безпрецедентної роздільної здатності та позиціонування
• Спеціальна клавіатура для простого керування, а також велика кнопка "маршрутної точки" для позначення улюблених місць
• Персональне картографування сонара Raymarine RealBathy™ (без іншої картографії) і підтримка карт Navionics SonarCharts Live
• Програмовані користувачем кнопки забезпечують швидкий доступ до найбільш часто використовуваних конфігурацій

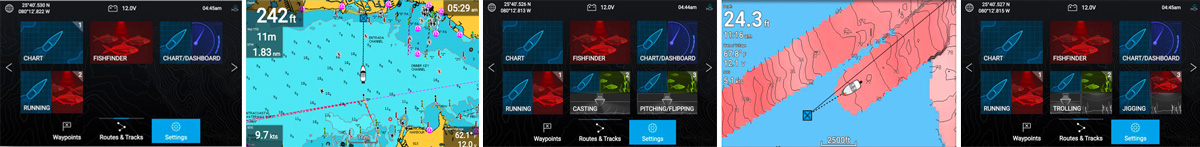

• Підтримка Raymarine LightHouse NC2 з функціями Fishing Hot Spots, Navionics, C-MAP та іншими регіональними варіантами картографії
• Мережа NMEA2000 для інтеграції рацій, двигуна, танків і датчиків курсу

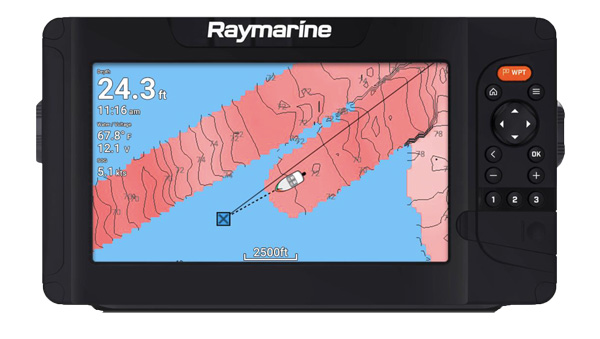

RealBathy ™ Personal Sonar Map Генератр власних глибинних карт
Контури 0,3 метри в реальному часі
Змінна прозорість накладення
Кольорове забарвлення безпечної глибини
RealBathy доступний на всіх ехолотах Element і не вимагає картографії, але для цього потрібна карта microSD із вільним місцем, вставлена в пристрій
Спеціальні клавіші для загальних дій
Скидання шляхових точок
Зміна масштабу / діапазону

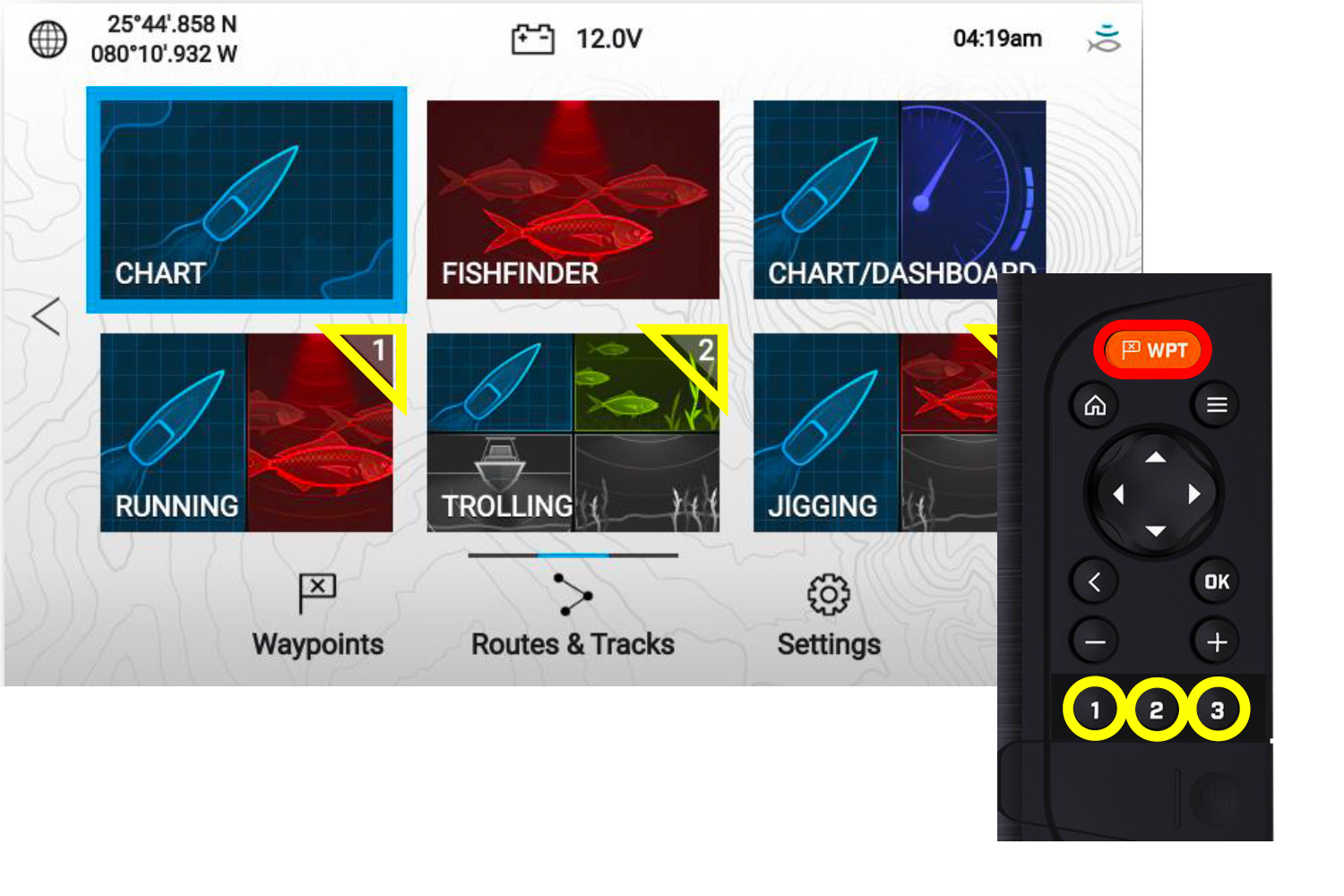

Програмовані користувачем клавіші вікон для швидкої зміни вікон різних ехолокаційних режимів

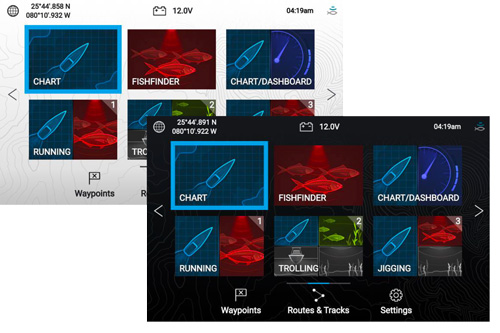

Темний та світлий кольоровий шаблон

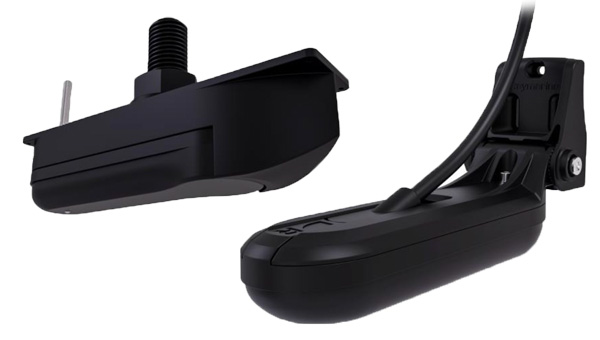

Варіанти датчиків HyperVision CHIRP
На транець HV-100 (200 кГц/350 кГц/1,2 МГц)
Крізь корпус HV-300TH Plastic Thru-Hull Single (200 кГц/350 кГц/1,2 МГц)
Пара крізь корпус для V-подібного корпусу HV-300THP пластикова пара через корпус (200 кГц/350 кГц/1,2 МГц)
Технічні характеристики:

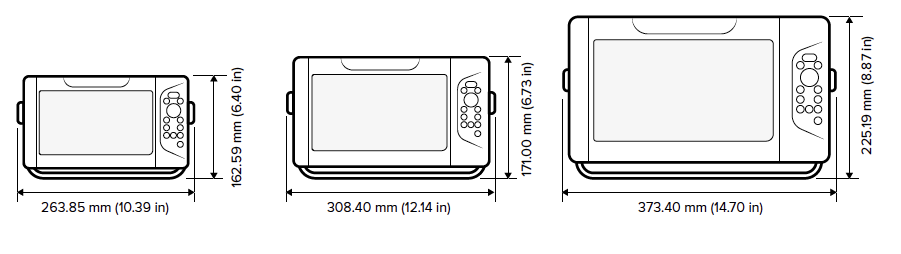

Вага (лише дисплей) Елемент 7: 1,0 кг | Елемент 9: 1,3 кг | Елемент 12: 2,0 кг
LCD
Розмір (по діагоналі):
Елемент 7: 7,0" | Елемент 9: 9,0" | Елемент 12: 12,1"
Роздільна здатність
Елемент 7: WVGA 800 x 480 | Елемент 9: WVGA 800 x 480 | Елемент 12: WXGA 1280 x 800
Cпіввідношення
Елемент 7: 5:3 | Елемент 9: 5:3 | Елемент 12: 8:5
Кут огляду (верх / низ / ліво / право):
Елемент 7: 50° / 60° / 70° / 70° | Елемент 9: 50° / 70° / 70° / 70°| Елемент 12: 89° / 89° / 89° / 89°
Тип
Елемент 7: TN | Елемент 9: TN | Елемент 12: IPS
Глибина кольору: 24-розрядний
Максимальна освітленість: 1500 ніт / 1500 кд/м2
Живлення:
Діапазон робочої напруги
від 8 В до 16 В постійного струму (захищено до 32 В постійного струму)
Споживана потужність (приблизно при 12 В постійного струму)
Елемент 7: 15 Вт | Елемент 9: 20 Вт | Елемент 12: 25 Вт
Номінальна напруга живлення
12 В постійного струму
Вимоги до запобіжника
Вбудований запобіжник = 5 A, Термічний вимикач = 3 A
LEN (номер еквівалентності навантаження NMEA 2000) = 1
Підключення:
SeaTalkng / NMEA 2000 1 роз'єм DeviceNet, вбудований в кабель живлення
2,4 ГГц Wi-Fi - 1 x 802.11/b/g/n
Датчик ехолоту: 1 x 15-контактний роз'єм HyperVision
Ехолокація:
350 кГц (стандартний) діапазон
RealVision 3D = 0,6 М до 91 м , SideVision = 0,6 М до 91 м з кожного боку, DownVision = 0,6 М до 183 м
Діапазон 1,2 МГц (гіпер).
RealVision 3D = 0,6 М до 38 м, SideVision = 0,6 М до 38 м з кожного боку, DownVision = 0,6 М до 38 м
Ехолокаційні канали
Конічний високий ехолот CHIRP, RealVision 3D (гіпер), RealVision 3D (стандарт), SideVision (гіпер), SideVision (стандарт), DownVision (гіпер), DownVision (стандарт)
Діапазон 200 кГц
Конічний високий ехолот CHIRP = 0,6 м до 274 м
Частоти
1,2 МГц CHIRP, 350 кГц CHIRP, 200 кГц CHIRP
Карта пам'яті - 1 x MicroSDXC
Діапазон робочих температур -25°C до +55°C
Діапазон температур зберігання -30°C до +70°C
Вологість до 93% при 40°
Рейтинг водонепроникності IPx6, IPx7
GPS приймач
Точність позиції
Без SBAS: ≤ 15 метрів у 95% випадків, із SBAS: ≤ 5 метрів у 95% випадків
Геодезична дата WGS-84 (альтернативи можна вибрати на МФД)
Канали Multiple - можливість одночасного відстеження до 28 супутників
Антена Внутрішня — керамічний чіп, встановлений у верхній частині пристрою
Сумісність з GNSS GPS, ГЛОНАСС, Beidou SBAS сумісність EGNOS, GAGAN, MSAS, QZSS, WAAS
Отримання сигналу Автоматичний
Оновлення альманаху Автоматичний
Чутливість IC приймача 165 дБм (відстеження), 160 дБм (збір), 148 дБм (холодний старт)
Робоча частота від 1574 МГц до 1605 МГц
Холодний старт < 2 хвилин
