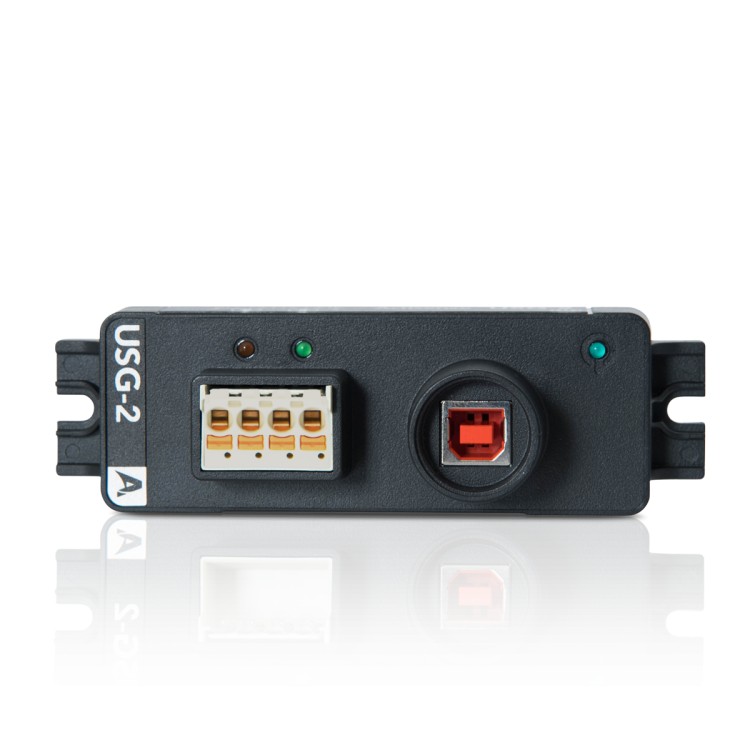

USG-2 USB в NMEA0183 RS422 RS232 Gateway конвретер

Інструкція

USG-2 забезпечує безпеку та надійність під час підключення ПК до мережі NMEA 0183.
USG-2 перетворює USB-порт на двонаправлений послідовний порт, придатний для підключення до морської стандартної шини даних NMEA 0183.

USG-2 є найбезпечнішим і найнадійнішим способом підключення приладів NMEA 0183 до ПК. Пристрій забезпечує повну ізоляцію та захист як для ПК, так і для підключеного пристрою.

Багато морських програм використовують NMEA 0183 як формат даних, а не NMEA 2000. Прекрасним прикладом цього є OpenCPN, де користувачеві потрібно отримати GPS-дані в програму для точного визначення місця розташування. USG-2 робить це дуже легким, створюючи Com Port на ПК для підключення USB, який потім може бути відкритий програмою з тією ж швидкістю передачі даних, що й GPS (зазвичай 4800 бод). USG-2 дуже просто та швидко підключається, заощаджуючи час та гроші.

Дешевші перетворювачі послідовного порту в USB на ринку не пропонують такий самий рівень захисту підключених пристроїв, тобто USG-2 пропонує набагато безпечніше з’єднання.

Немає вбудованого програмного забезпечення, що означає відсутність необхідності конфігурації
Ізольовані входи та виходи захищають ПК від пошкоджень
Сумісний з усіма пристроями NMEA 0183
Інкапсульована електроніка робить USG-2 надійним для суворих морських умов
Роз'єм USB з високою міцністю
Діагностичні світлодіоди для діагностики
Швидкість передачі від 300 до 230400 біт/с підходить для всіх мережевих смуг пропускання NMEA 0183
Кріплення на перегородку з додатковим комплектом для монтажу на DIN-рейку для швидкого та легкого встановлення
Вставний безгвинтовий з’єднувач із фіксуючою засувкою та запобіжником натягу

Технічні характеристики

Джерело живлення (USB)
Живлення від джерела живлення від шини
Максимальний струм шини 50 мА
Порт NMEA 0183 – Розмовник і слухач
Кількість приймачів/вхідних портів Один ізольований приймач NMEA 0183
Кількість розмовних/вихідних портів Один ізольований розмовний пристрій NMEA 0183
Сумісність Повністю NMEA 0183, RS422 і RS232 сумісний. Сумісний із RS485 Listener
Гальванічна ізоляція NMEA 0183 Ізоляція розмовника та слухача
Швидкість/швидкість передачі даних від 4800 до 230400 біт/с/бод
Підключення Безгвинтовий роз’єм із засувкою та вбудованою кнопкою. Використовує затискач для проводів 12–24 AWG (як одножильних, так і багатожильних)
Вихідна напруга диктора >2,0 В (диференціал) на 100 Ом
Вихідний струм диктора 20 мА макс.
Захист виходу розмовника від короткого замикання та електростатичного розряду
Допуск вхідної напруги слухача від -15 В до +15 В постійно
Захист вхідного сигналу слухача Обмежений струм, захист від перевантаження до 40 В постійного струму та захист від електростатичного розряду
порт USB
Сумісність USB 1.1, 2.0 і 3.0
Швидкість/швидкість передачі даних від 300 до 230400 бод
З’єднання Роз’єм типу B з високою міцністю (кабель, що входить до комплекту, включає спеціальну заглушку USB Type-B)
Сила витягування 1,5 кг
Драйвери (остання версія ОС) Windows XP, Vista, 7, 8, 10,11 і MAC OS X надаються на компакт-диску та веб-сайті Actisense
Механічний
Матеріали Корпус – ABS (PA-765), вогнестійкий відповідно до UL94 V-0
Інкапсулятор друкованих плат – поліуретан, вогнезахисний відповідно до UL94 V-0
Вставний безгвинтовий роз’єм – PPA-GF з пружиною CrNi та лудженими контактами ЕБУ
Кріплення на перегородку (саморізові гвинти s/s в комплекті) або доступний додатковий комплект для монтажу на DIN-рейку
Вага Основний корпус 65 г, кабель USB 70 г
Довжина USB-кабелю 2,0 м, екранований кабель USB Type-A – Type-B, включаючи спеціальну заглушку USB Type-B
Схвалення та сертифікати
ЕМС EN 60945 (розділи 9 і 10)
Захист навколишнього середовища IP67 (Інкапсульована електроніка)
Робоча температура від -25°C до +70°C
Температура зберігання від -40°C до +85°C
Відносна вологість (RH) від 0 до 93% RH
Гарантія 3 роки (5 років при реєстрації)
